Messen heißt Wissen: Wie Techno-G Passform und Qualität jeder Aufblasdichtung sicherstellt
Das Herzstück jedes Techno-G Kugelsegmentventils ist seine kritischste Komponente: die Aufblasdichtung. Sie sorgt für einen dichten, zuverlässigen Abschluss, auch unter Vakuum oder Druck. Deshalb ist es entscheidend, dass ihre Abmessungen exakt stimmen, damit sie in das Gehäuse passt und ihre Aufgabe erfüllt. Darum stellen wir sicher, dass jede Dichtung die spezifizierten Maße einhält.
Warum die richtige Passform entscheidend ist

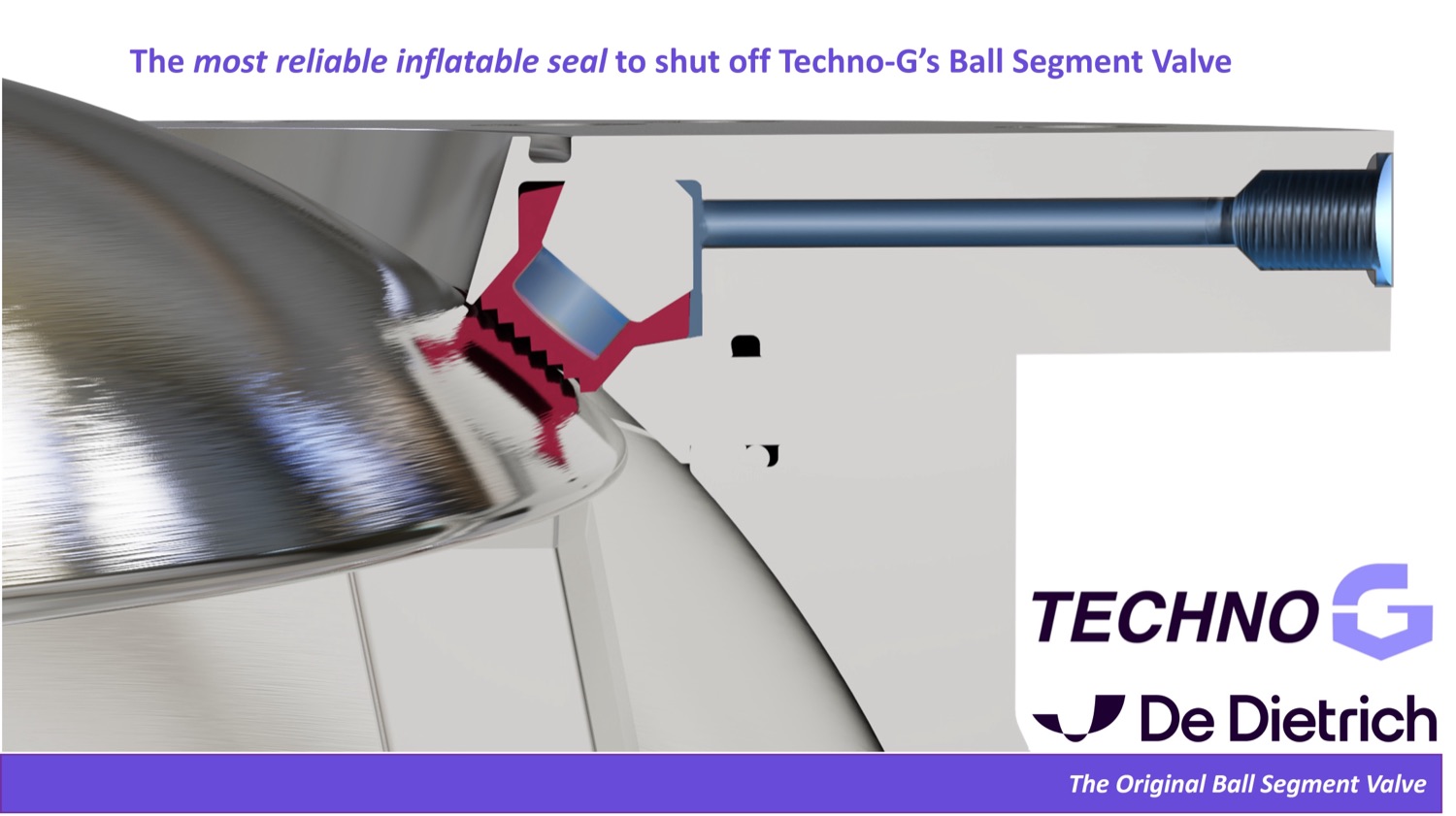

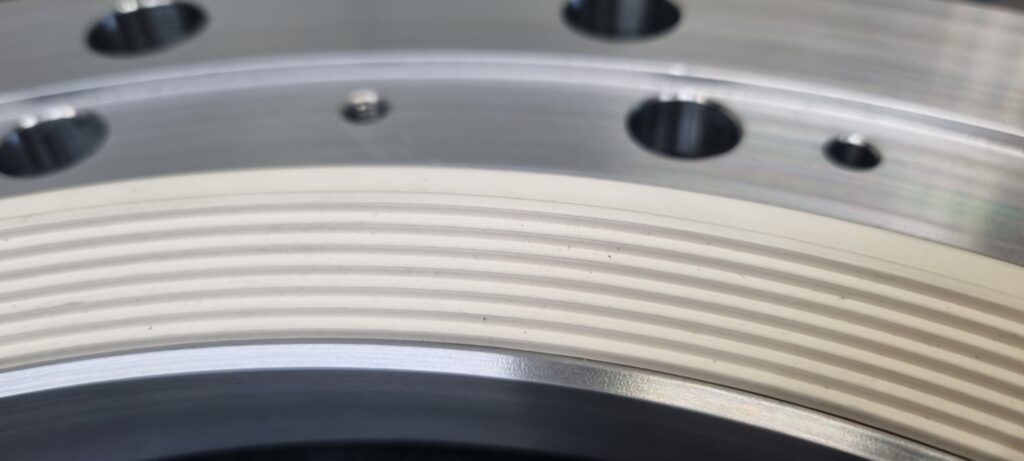

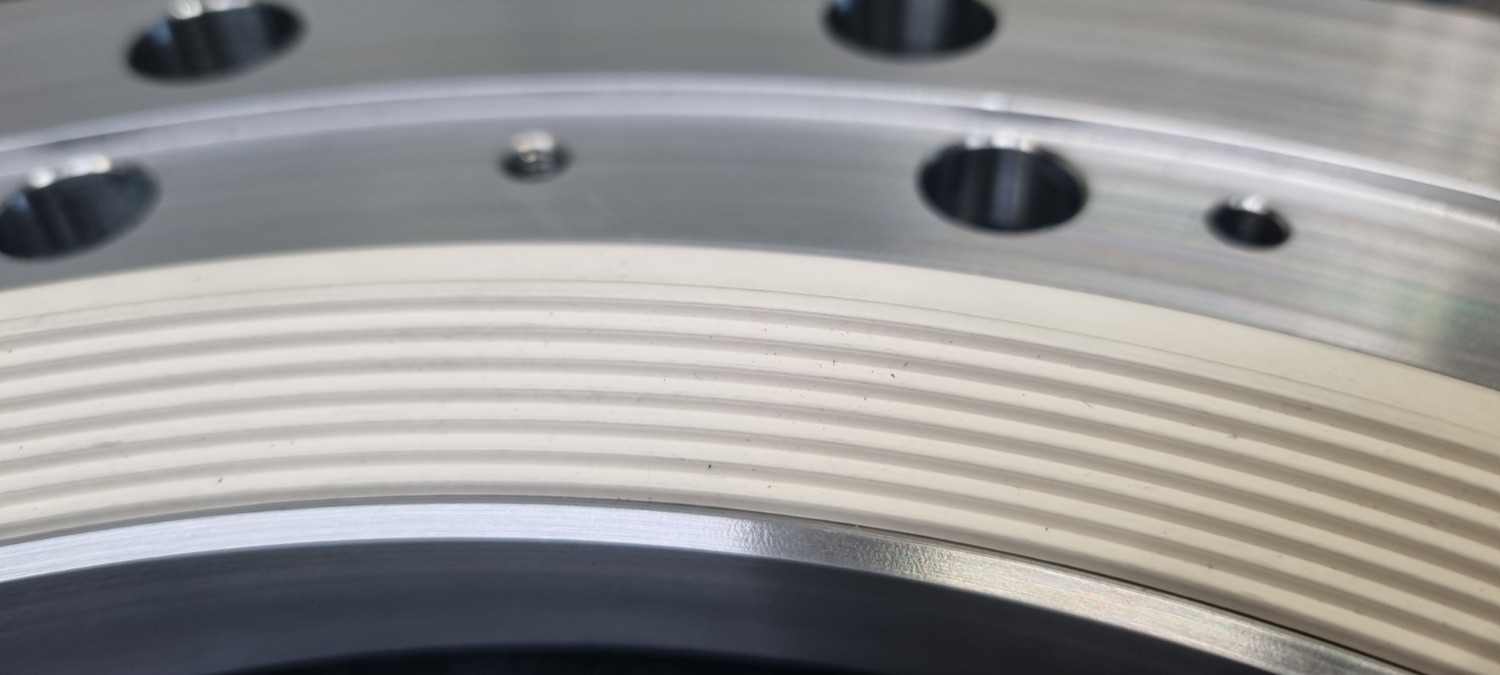

Die besondere Geometrie der Aufblasdichtung ermöglicht eine dauerhafte, zuverlässige Abdichtung gegenüber einem breiten Spektrum an Feststoffen. Diese Leistung hängt von Präzision ab. Eine Dichtung, die von ihren spezifizierten Abmessungen abweicht, passt möglicherweise nicht wie vorgesehen in das Gehäuse oder an den Ventilflansch und schließt das Ventil nicht so, wie sie sollte.
Die Dichtung ist in EPDM (weiß oder schwarz), Viton (weiß oder schwarz) und Perlast FFKM erhältlich, sodass sie auf Ihren Prozess abgestimmt werden kann. Jeder Werkstoff verhält sich anders, und jeder muss dieselben Maßanforderungen erfüllen. Deshalb ist die Maßkontrolle für jeden Werkstoff wichtig, nicht nur für einen.
So messen wir
Die Dichtung entfaltet ihre Wirkung erst im aufgeblasenen Zustand, doch ihre Form unter Umgebungsbedingungen ist die zuverlässigste Grundlage für die Messung. Unsere Prüfungen decken daher den gesamten Arbeitszyklus ab:

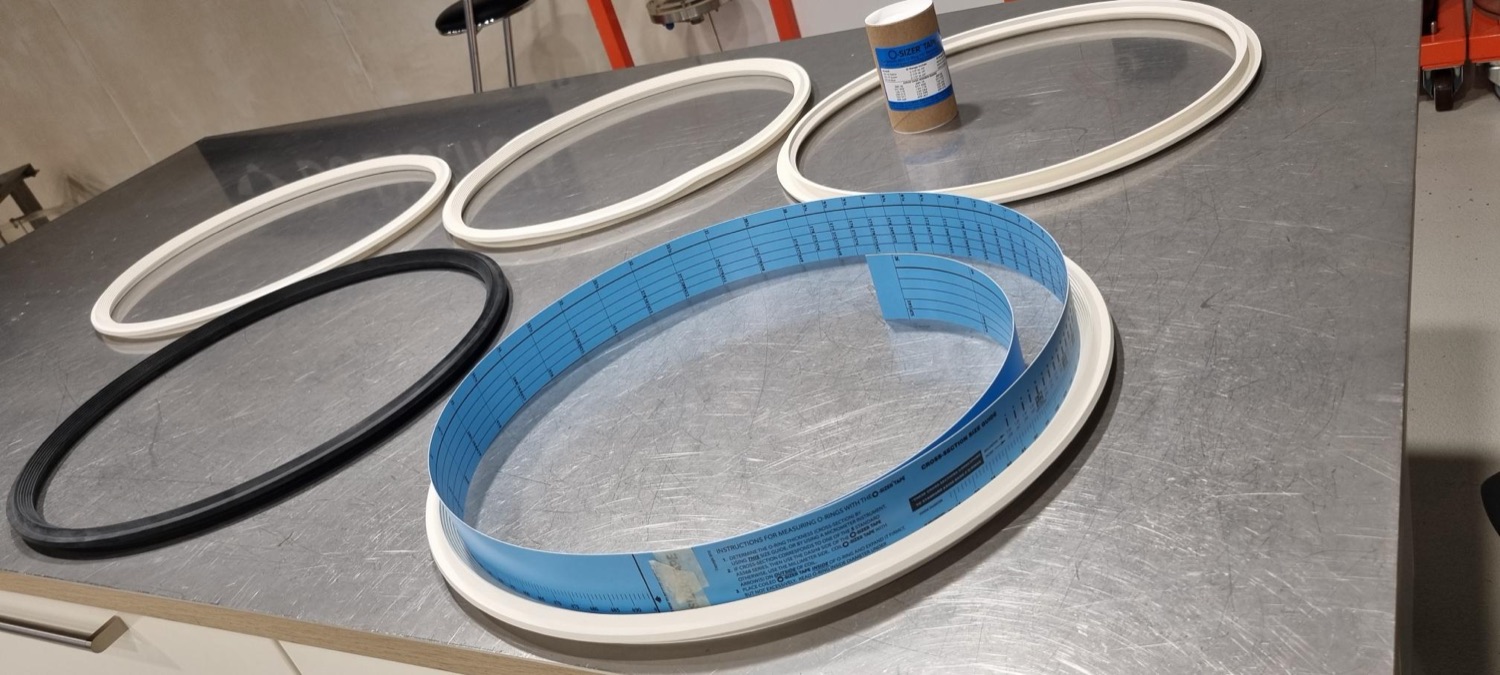

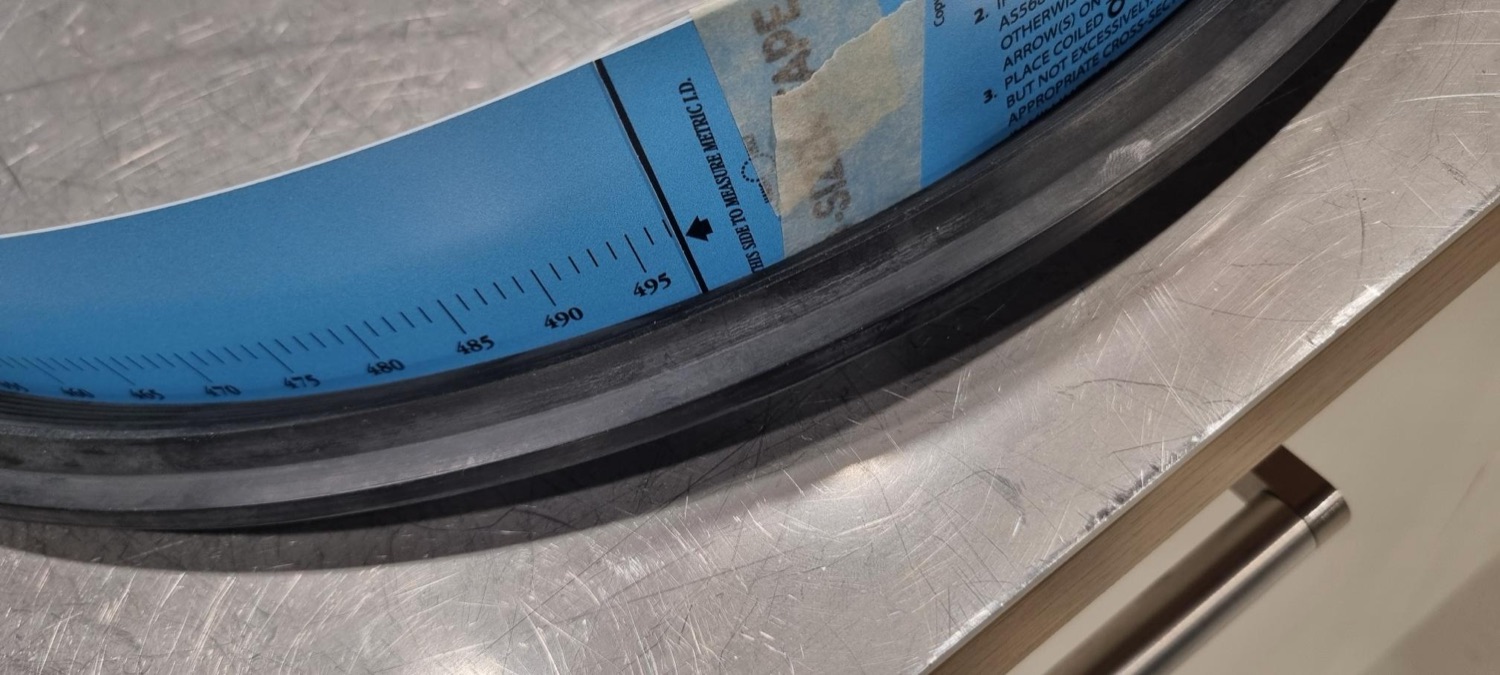

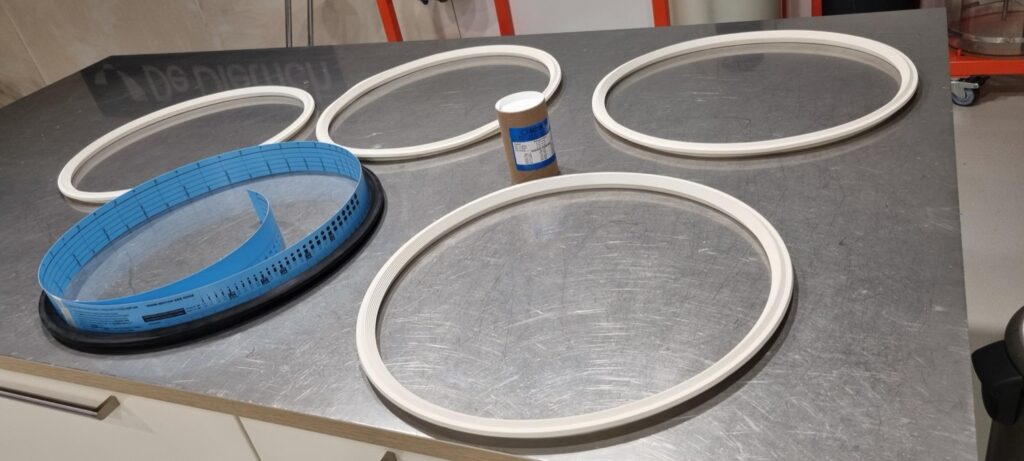

- Im Ruhezustand: die Abmessungen jeder Dichtung werden unter Umgebungsbedingungen gemessen und mit der Spezifikation verglichen.
- Aufgeblasen: jede Dichtung wird an der Kalotte geprüft, um sicherzustellen, dass sie das Ventil vollständig schließt.
- Entleert: die Dichtung muss vollständig von der Kontaktfläche der Kalotte gelöst sein, damit sowohl die Dichtung als auch das Ventil einwandfrei funktionieren.
Qualitätssicherung auf Ventilebene
Die Kontrolle der Dichtung ist Teil eines umfassenderen Qualitätsprozesses. Jedes Techno-G Kugelsegmentventil wird so gefertigt und montiert, dass es anspruchsvollen Bedingungen standhält, und jedes Ventil wird einer Wasserdruckprüfung unterzogen. Auf Wunsch liefern wir ein PED-Zertifikat gemäß der Druckgeräterichtlinie 2014/68/EU, mit LRQA als benannter Stelle.
Jedes Ventil wird mit einem Manufacturing Data Book ausgeliefert. Es enthält die relevanten Zertifikate, die Betriebs- und Bedienungsanleitungen, die CE- und EG-Erklärungen, gegebenenfalls die ATEX-Dokumentation sowie ein unterschriebenes und gestempeltes Prüfzertifikat der Wasserdruckprüfung. Das Ventilgehäuse ist nach EN 13445 ausgelegt und gebaut, die Flansche entsprechen NEN-EN 1092-1. Nach Abschluss aller Prüfungen wird jedes Ventil sorgfältig verpackt und etikettiert und mit seiner Dokumentation und den Packlisten versandt.
Laden Sie unser kostenloses Whitepaper herunter
"Erforschung des 3D-Drucks mit Kaltgasspritzen für Kugelsegmentventile"
Das Techno-G Kugelsegmentventil (BSV) ist eine vielseitige Lösung für pharmazeutische und feinchemische Prozesse, die eine Vielzahl von Feststoffen handhaben. Es ist ideal für Vakuumtrockner, Reaktoren und Zentrifugen und dient sowohl als Einlass- als auch als Auslassventil. Er verarbeitet nicht frei fließende, abrasive oder feuchte und klebrige Produkte und bietet eine vakuum- und druckdichte Abdichtung. Das cGMP-konforme, eckenfreie Design ermöglicht es dem Kugelsegment, sich beim Öffnen aus dem Produktflussweg zu entfernen. Die Konstruktion minimiert den Totraum im Prozessbereich und kann mit Nicht-DIN-Flanschanschlüssen für die meisten Reaktorbehälter angepasst werden.
Das Techno-G Kugelsegmentventil (BSV) ist eine vielseitige Lösung für pharmazeutische und feinchemische Prozesse, die eine Vielzahl von Feststoffen handhaben. Es ist ideal für Vakuumtrockner, Reaktoren und Zentrifugen und dient sowohl als Einlass- als auch als Auslassventil. Erfahren Sie mehr.
Was Sie von Techno-G erwarten können
Präzision ist kein Detail. Sie unterscheidet ein Ventil, das seine Leistung bringt, von einem, das es nicht tut. Indem wir jeden Schritt messen, prüfen und dokumentieren, stellt Techno-G sicher, dass alles, was wir liefern, passt, dichtet und hält.
